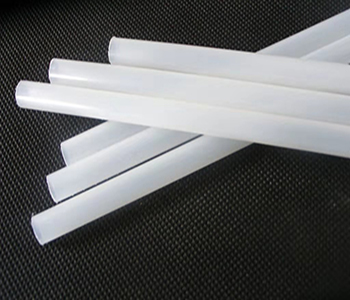

1.产品介绍：聚四氟乙烯具有优良的化学稳定性，耐腐蚀性，自润滑不粘性，电绝缘性。能在-60℃～+250℃的温度下长期使用，已在化工、机械、电子、电器等领域中得到广泛使用。产品有F4制品、推进管、挤出管、棒，钢衬F4设备、管道、弯头、三通、四通、变径、补偿器、通氯管、氟塑容器、氟塑料泵等。

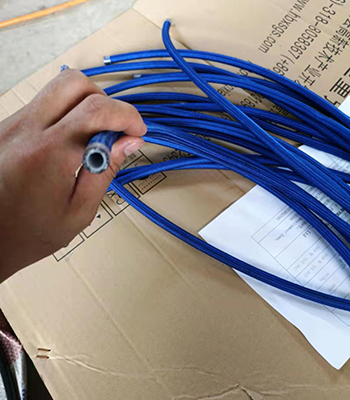

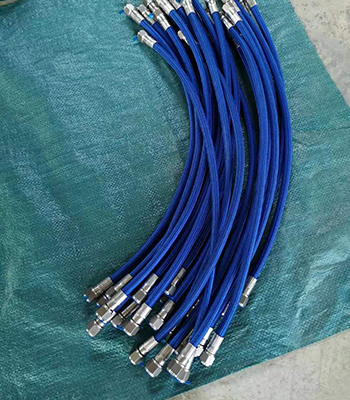

2.四氟软管总成是由四氟管外编不锈钢丝扣压接头组成，俗称铁氟龙管（PTFE管）。

一、波纹管（HF01）

该管通过加工方法，改变了以往管道不能绕曲的特性，它可用来连接机械较低的石墨、陶瓷玻璃管道，可作槽车、贮罐、容器或反应釜的给、排料管，可进行管道错位连接或用来平衡因气候或其它原因引起起的管道位移、尺寸变化或用来除高频机械的振动。在特殊场合还可作管式反应器或热交换器等作用。

HF01-1普通型波纹管

●可提供DN10-150mm，长度20-20000mm的F4、PVDF波纹管

●壁厚标准为1.5mm-2.2mm

●疲劳次数>=10000次

二、HF01-2耐压型带网套的波纹软管

HF01-3为带增强筋与网套的波纹管，增强筋套于F4波纹凹处，可耐负压。

◎PTFE管外包不锈钢丝及连接方式：

球型接头（DN4-32）

球型接头金属软管BL1、L3、L1（无缝螺旋管，两端球头活套螺母）

球型接头金属软管Bl、L2、L（无缝螺旋管，一端球头，另端内锥接头）

球型接头金属软管Gl1、Zl1、Dl1（纵缝螺旋管，两端球头活套螺母）

球型接头金属软管Gl、Zl、Dl（纵缝螺旋管，一端球头，另端内锥接头）

球型接头带加长环金属软管AL1（无缝螺旋管，两端球头活套螺母）

球型接头带加长环金属软管AL（无缝螺旋管，一端球头，另端内锥接头）

◎榫槽接头（DN18-40）

榫槽接头金属软管BL5、L5（无缝螺旋、环形管，两端凸榫活套螺母）

榫槽接头金属软管BL4、L4（无缝螺旋、环形管，一端凸榫、另端凹槽）

榫槽接头金属软管L3（纵缝螺管，两端凸榫活套螺母）

榫槽接头金属软管L2（纵缝螺管，一端凸榫、另端凹槽）

◎双自封型快速接头（两端头带自封阀）

两端均55°内锥管螺纹连接（管螺纹标准：GB7306-87.ISO7/1）

两端均55°外锥管螺纹连接（管螺纹标准：GB7306-87.ISO7/1）

两端均为球形连接（外螺纹M□×1.5与金属软管球头活套螺母连接）

两端均为平端面螺纹连接（外螺纹M□×□与四氟软管连接，螺纹标准：JB827-66）

◎单自封型快速接头（一端头直通，另端头带自封阀）

两端均55°内锥管螺纹连接（管螺纹标准：GB7306-87.ISO7/1）

两端均55°外锥管螺纹连接（管螺纹标准：GB7306-87.ISO7/1）

◎直通型快速接头

两端均55°内锥管螺纹连接（管螺纹标准：GB7306-87.ISO7/1）

两端均55°外锥管螺纹连接（管螺纹标准：GB7306-87.ISO7/1）

两端均为球形连接（外螺纹M□×1.5与金属软管球头活套螺母连接）

两端均为平端面螺纹连接（外螺纹M□×□与四氟软管连接，螺纹标准：JB827-66）

两端均为光杆与管道焊接两端均为刀刺齿形插管锁紧连接

◎爪型快速接头（DN40-150）

爪型快速接头金属软管YK、R1K（无缝环形管，两端爪型接头）

爪型快速接头金属软管LYK、LR1K（纵缝螺旋、环形管，两端爪型接头）

H H ◎法兰连接

法兰连接金属软管LA1、LF1（纵缝螺旋管、两端平焊法兰）

法兰连接金属软管LA、LF（纵缝螺旋管、一端平焊，另端松套法兰）

法兰连接金属软管HA1、HF1（纵缝螺旋管、两端平焊法兰）

法兰连接金属软管HA、HF（纵缝螺旋管、一端平焊，另端松套法兰）

法兰连接钢带软管□R□A43

B442116

C法兰连接钢带软管□R□A43

B442136

C法兰连接无接管软管□R□C43

44 1130

使用须知

1.用户就根据使用要求和接头的特性合理选用快速接头的型号。（包括工作压力，所用介质的性质和流量、温度、腐蚀性及环境温度、数量以及管路的连接形式等）

2.用户如需将接一端直接与硬管焊接时应注意如下几点：

（1）用钩具将插套内橡胶密封圈取出，待焊接后接头冷却，再将密封圈装入插套内。

（2）若没有专用钩具，也可采用湿布或棉纱塞满插套内密封圈的内径，以防止高温焊接损坏密封性能。

（3）快速不可置于金属板等导电体上，以免断路电流烧坏内部，影响密封性能及配合精度。

3.球型接头的球面（公接头）和锥面（母接头）在使用和运输中应注意保护，不得擦伤或碰撞，以免影响连接的连封性。

4.正确地选择快速接头的型号和合理地进行安装，是提高使用时间的两个重要的因素。

三、管道系列（HF03-1)

我厂F4衬里管子与管件的生产已定型化和系统标准化，其制造口径为DN25-6000mm，衬里管道人分正压、负压两大类，其衬里F4料成型为钢外套 组成，其两侧都有F4翻边和标准法兰便与安装。

分类、结构特征及应用范围

一类：PTFE衬里直管及管配件,俗称松衬管。

二类：PTFE紧衬直管及管配件,俗称内缠钢丝紧衬管。

三类：PTFE推（挤）压管紧衬直管 俗称推（挤）压衬里直管。

四类：PTFE加强型衬里管。

钢衬聚四氟乙烯复合管F4使用温度-50℃-200℃

钢衬聚乙烯复合管PE使用温度-15℃-85℃

钢衬聚丙烯复合管PP使用温度-25℃-110℃ 钢衬聚氯乙烯复合管PVC使用温度-15℃-65℃ 所有的管道系列配件法兰均以A3钢化工部标准HG5010-58[PN=1.0MPa(10Kg/cm2)]配制，亦可根据用户要求配制。
